3D-Scan & Reverse Engineering

Vom physischen Bauteil zurück zur Datei: Wir digitalisieren Ihr Teil mit einem industriellen 3D-Scanner, führen es bei Bedarf in ein bearbeitbares CAD-Modell zurück und fertigen es als 3D-Druck nach – auch dann, wenn weder Zeichnung noch Hersteller bekannt sind.

Das Teil existiert – die Datei nicht

Ein Bauteil liegt vor, aber es gibt kein CAD-Modell und keine Zeichnung: eine Halterung aus der Vorserie, ein verschlissenes Ersatzteil, ein Gussteil vom Zulieferer, ein handgeformtes Muster. Solange die Geometrie nur physisch existiert, lässt sie sich nicht ändern, nicht nachfertigen und nicht dokumentieren.

Genau hier setzt Reverse Engineering an. Der 3D-Scan überführt die reale Form in eine Punktwolke und ein Mesh; die Rückführung ins CAD macht daraus wieder ein bearbeitbares Konstruktionsmodell. Ab diesem Punkt ist das Teil wieder Teil des digitalen Prozesses – änderbar, reproduzierbar, druckbar.

Weil dieselbe Werkstatt anschließend druckt, endet die Kette nicht bei der Datei: Wir bewerten das Ergebnis konstruktiv und fertigen das Bauteil auf Wunsch direkt im passenden Werkstoff.

Und ein gescanntes Teil ist ohne Umweg 3D-druckbar. Aus dem Scan wird direkt ein druckfertiges Modell – dieselbe Werkstatt fertigt es aus, auf Wunsch im technisch passenderen Werkstoff. Kein zweiter Dienstleister, kein Datei-Ping-Pong: STL/STEP im Kalkulator hochladen oder das Nachfertigen gleich mitbeauftragen.

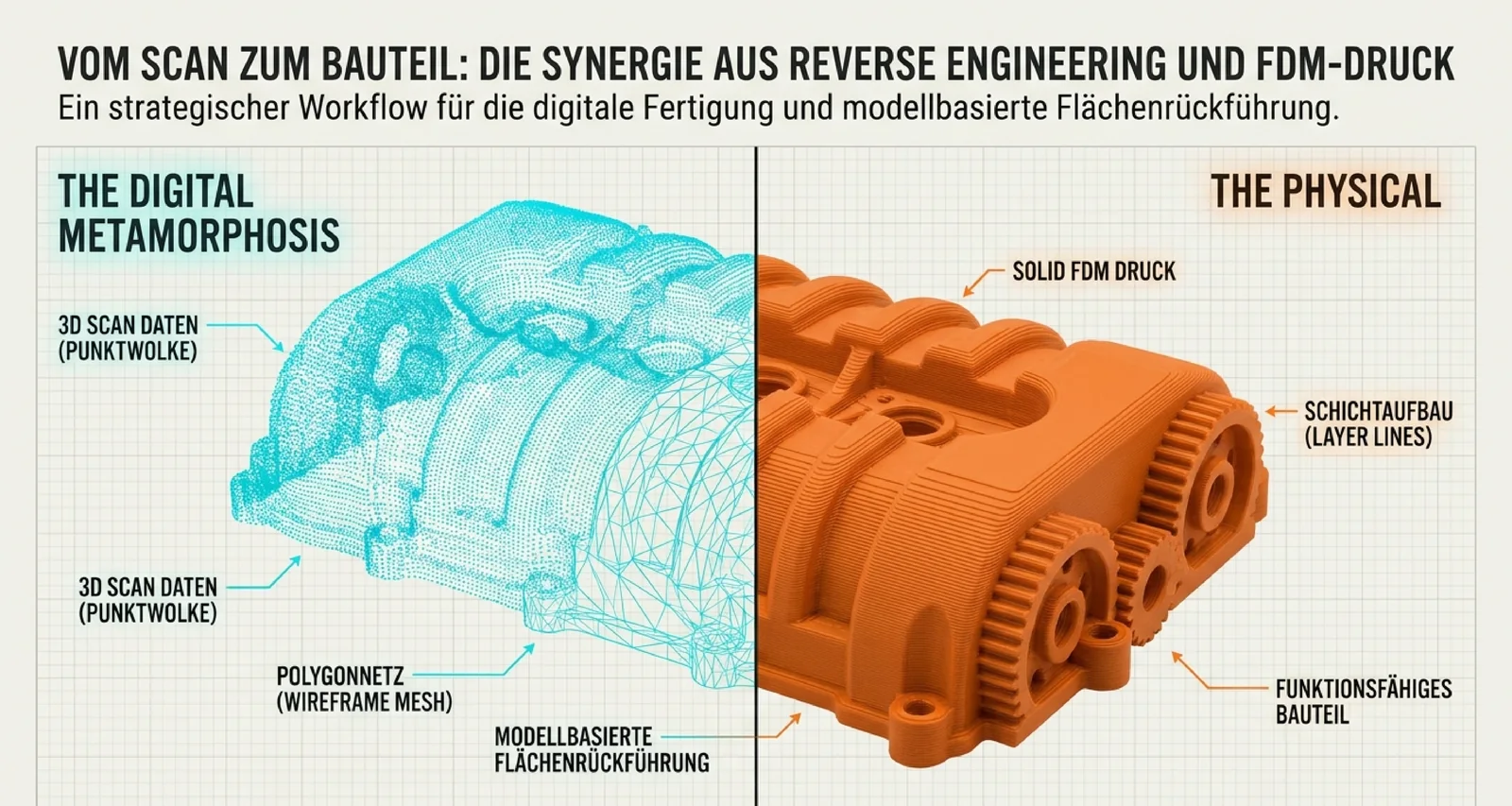

Vom Scan zum Bauteil: links die digitale Punktwolke und das Polygonnetz aus dem 3D-Scan, rechts dasselbe Bauteil als funktionsfähiger FDM-Druck mit sichtbarem Schichtaufbau
Der gesamte Weg auf einen Blick: aus den digitalen Scandaten (Punktwolke, Mesh, Flächenrückführung) entsteht das reale, funktionsfähige Bauteil im 3D-Druck.

Drei Wege aus dem Scan

Was am Ende herauskommt, richtet sich nach Ihrem Ziel – von der reinen Datei bis zum fertig gedruckten Ersatzteil. Die Stufen lassen sich kombinieren.

STEP

Reverse Engineering → CAD

Wir führen den Scan in ein sauberes, parametrisches CAD-Modell zurück. Ebenen, Bohrungen, Radien und Freiformflächen werden als Regelgeometrie rekonstruiert – die Grundlage für Änderungen, Neukonstruktion und technische Dokumentation.

Ergebnis: bearbeitbare STEP-Datei
Bauteil

Ersatzteil ohne Zeichnung

Ein Musterteil genügt: Wir scannen es, leiten ein druckbares Modell ab und fertigen das Ersatzteil im 3D-Druck – auf Wunsch im technisch passenderen Werkstoff. Verschlissene oder gebrochene Stellen rekonstruieren wir vorher im CAD.

Ergebnis: gedrucktes Nachbau-Teil
STL / OBJ

Digitalisierung / Mesh

Sie brauchen nur das digitale Abbild? Sie erhalten das bereinigte, wasserdichte Mesh als STL oder OBJ – 1:1 zur gescannten Oberfläche. Ideal als Referenz, für Soll-Ist-Vergleiche in Ihrer Software oder als Druckvorlage.

Ergebnis: STL/OBJ-Netz

Vom Teil zur Datei – und zurück zum Teil

Fünf Schritte. Die Schritte 3 und 4 sind optional – je nachdem, ob Sie nur ein Mesh, ein CAD-Modell oder das fertige Bauteil benötigen.

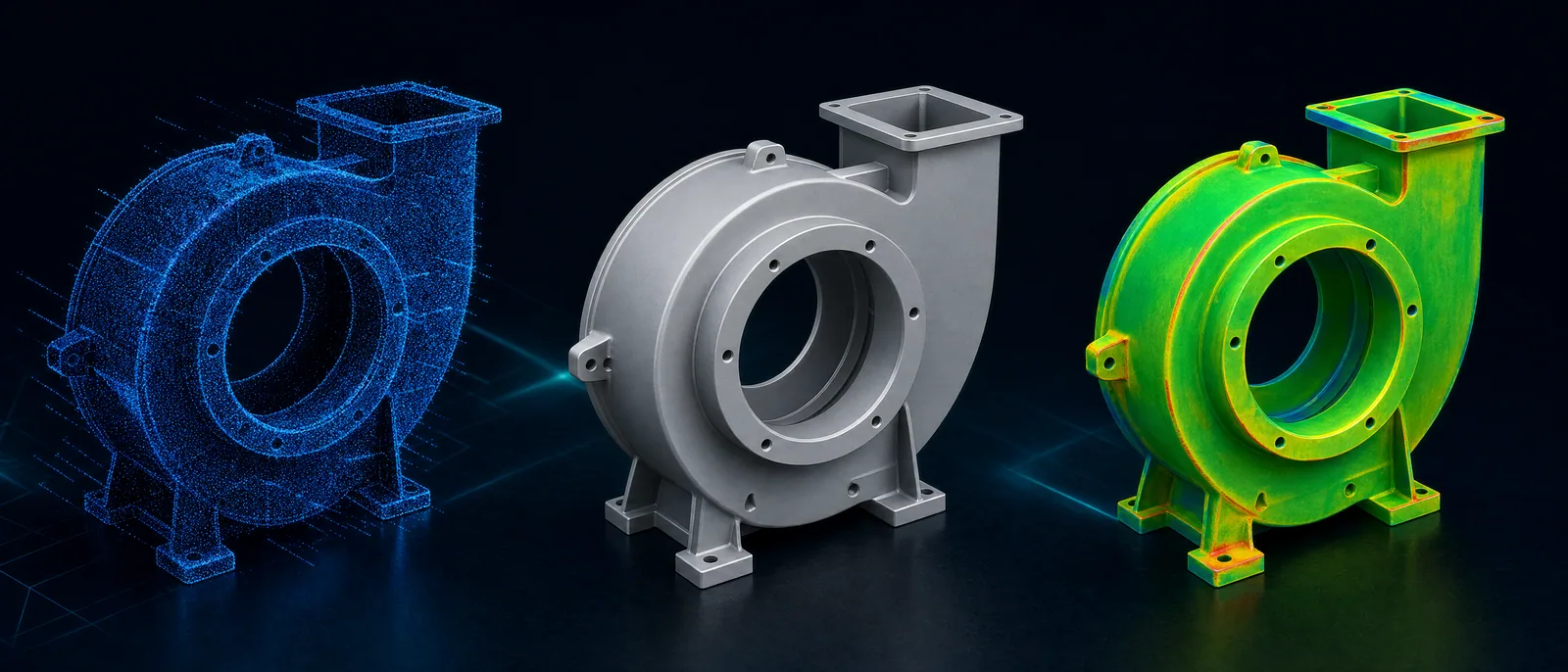

Drei Stufen des Reverse Engineering an einem Spiralgehäuse: blaue Punktwolke aus dem Scan, rekonstruiertes CAD-Modell in Silber, farbiger Abweichungsvergleich zwischen Scan und CAD
1 · Punktwolke aus dem Scan 2 · CAD-Modell zurückgeführt 3 · Abgleich Scan gegen CAD
  1. 3D Fabrikant

    Scannen

    Bauteil mit unserem 3D-Scanner erfassen – bei uns oder vor Ort bei Ihnen. Matte Teile direkt, glänzende mit Mattierspray oder Markern.

  2. 3D Fabrikant

    Punktwolke → Mesh

    Ausrichten, bereinigen und zu einem wasserdichten Mesh (STL/OBJ) vernetzen – dem digitalen Abbild des Teils.

  3. 3D Fabrikant

    Rückführung → CAD

    Optional: Regelgeometrie und Freiformflächen als parametrisches STEP-Modell rekonstruieren – bearbeitbar statt starr.

  4. 3D Fabrikant

    Anpassen

    Optional: Verschleiß rekonstruieren, Beschädigungen ausheilen oder gewünschte Änderungen einkonstruieren.

  5. 3D Fabrikant

    Fertigen / Übergeben

    Bauteil im 3D-Druck fertigen – oder Sie erhalten die STL/STEP-Datei für die eigene Weiterverarbeitung.

Wir kommen zum Bauteil

Nicht jedes Teil lässt sich ausbauen oder verschicken – eine verbaute Komponente, eine große Vorrichtung, eine Maschine im Bestand. Unser 3D-Scanner ist mobil: Gern besuchen wir Sie in Ihrem Unternehmen und digitalisieren Ihr Projekt direkt vor Ort. So bleibt das Bauteil, wo es ist – und Sie erhalten trotzdem Mesh, CAD-Rückführung oder das fertige Ersatzteil.

Vor-Ort-Termin anfragen →

Wo sich der Scan rechnet

Ersatzteile ohne Vorlage

Maschinen- und Anlagenbau: Ein Bauteil ist verschlissen oder gebrochen, der Hersteller liefert nicht mehr, eine Zeichnung existiert nicht. Aus dem vorhandenen Muster entsteht ein nachfertigbares Modell.

Typisch: Sonderteile älterer Maschinen, abgekündigte Komponenten

Weiterentwicklung bestehender Teile

Ein bewährtes Bauteil soll optimiert werden – leichter, steifer, mit zusätzlicher Schnittstelle. Das zurückgeführte CAD-Modell ist die Basis, auf der konstruktiv weitergearbeitet wird.

Typisch: Vorserienteile, gewachsene Baugruppen ohne Datenstand

Passteile an reale Konturen

Ein Adapter, eine Halterung oder eine Abdeckung muss exakt an eine vorhandene, unregelmäßige Kontur passen. Wird die Gegenfläche gescannt, entsteht die Passgeometrie datenbasiert statt durch Probieren.

Typisch: Anbauteile an Bestand, organische Gegenflächen

Muster & Handmodelle digitalisieren

Ein von Hand geformtes oder physisch iteriertes Muster soll in den digitalen Prozess – für Dokumentation, Vervielfältigung oder den Übergang zur additiven Fertigung.

Typisch: Design-Muster, Urformen, Werkstattprototypen

Was wir liefern – und was nicht

Das übernehmen wir

  • 3D-Scan des Bauteils – bei uns oder vor Ort bei Ihnen
  • Bereinigtes, wasserdichtes Mesh als STL/OBJ
  • Optional: Rückführung in parametrisches CAD (STEP)
  • Optional: Rekonstruktion von Verschleiß und Beschädigung
  • Konstruktive Bewertung der Nachdruckbarkeit
  • Fertigung im 3D-Druck – auf Wunsch im passenden Werkstoff

Das bieten wir nicht

  • Messtechnisches Prüfzertifikat oder Kalibrierschein
  • Erstmusterprüfbericht (EMPB) / Prüfberichte nach VDA
  • Erfassung verdeckter Innengeometrie (kein CT)
  • Scan spiegelnder Teile ohne Mattierung / Marker
  • Rechtliche Prüfung von Schutzrechten am Original

Hinweis zu Schutzrechten: Wir digitalisieren und reproduzieren ausschließlich Bauteile, für die Sie zur Vervielfältigung berechtigt sind (eigene Konstruktionen, gemeinfreie Geometrie, zulässige Ersatzteile). Patente, Gebrauchsmuster, eingetragene Designs und Urheberrecht am Original zu prüfen, liegt beim Auftraggeber – wir nehmen keine rechtliche Bewertung vor.

Unser 3D-Scanner im Überblick

Wir arbeiten mit einem industriellen Hybrid-Scanner: blauer 7-Linien-Laser für Präzision plus Infrarot-Modus für große Objekte. Alle folgenden Werte sind Herstellerangaben – Bestwerte unter Laborbedingungen, nicht die garantierte Genauigkeit an jedem Bauteil.

Industrieller 3D-Scanner beim Scan eines Aluminium-Gehäuses auf dem Drehteller, im Hintergrund die Scan-Software mit Punktwolke
Handscan eines Gussgehäuses auf dem Drehteller – die entstehende Punktwolke live in der Software.
Eigenschaft Wert Anmerkung
Genauigkeit (Blaulaser-Modus) bis 0,02 mm Herstellerangabe (@ 100 mm)
Genauigkeit (Infrarot-Modus) bis 0,1 mm Herstellerangabe (NIR)
3D-Auflösung (Blaulaser) 0,02 – 2 mm Punktabstand, Herstellerangabe
3D-Auflösung (Infrarot) 0,1 – 2 mm Punktabstand, Herstellerangabe
Laserquelle 7 blaue Laserlinien parallel, Herstellerangabe
Scangeschwindigkeit bis 60 fps Blaulaser; NIR bis 20 fps
Scanbare Objektgröße 5 – 2000 mm Herstellerangabe
Texturerfassung Vollfarbe 2,3-MP-Kamera, Herstellerangabe

⚠ Die real erreichbare Bauteilgenauigkeit hängt von Oberfläche, Bauteilgröße, Markereinsatz und der Nachbearbeitung der Punktwolke ab. Als optisches Verfahren erfasst der Scanner nur zugängliche Außenflächen – verdeckte Innenräume, Hinterschnitte und tiefe Bohrungsgründe bleiben außen vor. Glänzende, transparente oder tiefschwarze Oberflächen brauchen ein mattierendes Scanspray oder Referenzmarker.

Häufige Fragen zu 3D-Scan & Reverse Engineering

Was ist der Unterschied zwischen einem Mesh und einer CAD-Rückführung?

Ein Mesh (STL/OBJ) ist das rohe, digitalisierte Abbild der Oberfläche aus Millionen Dreiecken – es bildet das Bauteil so ab, wie es gescannt wurde, inklusive Verschleiß und Fertigungsabweichungen. Es lässt sich drucken oder als Referenz nutzen, aber nicht sauber parametrisch bearbeiten. Bei der CAD-Rückführung (Reverse Engineering) rekonstruieren wir aus diesem Mesh die Konstruktionsabsicht: Ebenen, Zylinder, Bohrungen, Radien und Freiformflächen werden als saubere Regelgeometrie neu aufgebaut und als STEP-Datei ausgegeben. Das Ergebnis ist ein bearbeitbares Modell – Grundlage für Änderungen, Ersatzteile oder Weiterentwicklung. Ein CAD-Modell ist also nicht der Scan selbst, sondern eine Interpretation des Scans.

Wie genau ist der Scan wirklich?

Für den Blaulaser-Modus wird eine Genauigkeit von bis zu 0,02 mm angegeben (Herstellerangabe, unter Laborbedingungen bei 100 mm). Das ist der Bestwert des Geräts, nicht automatisch das Ergebnis an Ihrem Bauteil. Die real erreichbare Bauteilgenauigkeit hängt von Oberfläche, Bauteilgröße, Markereinsatz und Nachbearbeitung der Punktwolke ab – bei großen oder ungünstig geformten Teilen summieren sich Abweichungen. Für maßkritische Passungen prüfen wir vorab, ob der Scan die geforderte Toleranz überhaupt tragen kann, oder ob einzelne Funktionsmaße besser konventionell nachgemessen werden. Wir stellen kein messtechnisches Prüfzertifikat aus.

Welche Bauteile eignen sich – und welche nicht?

Gut geeignet sind opake, matte Bauteile mit greifbarer Geometrie: Gehäuse, Halterungen, Abdeckungen, Gussteile, organisch geformte Teile. Schwierig sind glänzende, verchromte, transparente oder tiefschwarze Oberflächen – sie reflektieren oder schlucken das Laserlicht und benötigen ein mattierendes Scanspray oder Referenzmarker. Da es ein optisches Verfahren ist, werden verdeckte Innenräume, tiefe Bohrungsgründe und Hinterschnitte nicht miterfasst – dafür wäre eine Computertomografie nötig, die wir nicht anbieten. Sehr kleine, filigrane Teile mit Details unter einigen Zehntelmillimetern stoßen an die Auflösungsgrenze. Im Zweifel bewerten wir Ihr Bauteil vorab.

Ich habe ein Ersatzteil ohne Zeichnung und ohne Hersteller – geht das?

Das ist einer der häufigsten Anwendungsfälle. Solange ein intaktes Musterteil vorhanden ist, scannen wir es und leiten daraus ein druckbares Modell ab. Ist das Teil verschlissen oder gebrochen, rekonstruieren wir die ursprüngliche Geometrie im CAD – etwa eine weggeschliffene Kante oder eine gebrochene Nase – bevor wir nachfertigen. Das Ergebnis ist ein Ersatzteil im 3D-Druck, wahlweise im technisch passenderen Werkstoff. Bitte beachten Sie den Hinweis zu Schutzrechten weiter unten.

Dürfen fremde Teile einfach nachgebaut werden?

Nicht ohne Weiteres. Bauteile können durch Patente, Gebrauchsmuster, eingetragene Designs oder Urheberrecht geschützt sein. Wir digitalisieren und reproduzieren ausschließlich Teile, für die Sie zur Vervielfältigung berechtigt sind – etwa eigene Konstruktionen, gemeinfreie Geometrie oder Ersatzteile für den Eigenbedarf im rechtlich zulässigen Rahmen. Die Prüfung und Zusicherung der Schutzrechtslage liegt bei Ihnen als Auftraggeber; wir übernehmen keine rechtliche Bewertung des Originals.

Welche Dateien und Formate bekomme ich am Ende?

Je nach beauftragtem Umfang: das bereinigte, wasserdichte Mesh als STL oder OBJ (Digitalisierung), das zurückgeführte CAD-Modell als STEP (parametrische Weiterverarbeitung) oder direkt das gefertigte Bauteil aus dem 3D-Druck. Die Formate lassen sich kombinieren – viele Kunden erhalten das STEP für die eigene Konstruktion und lassen das Teil zugleich bei uns drucken.

Weitere Fragen → Vollständige FAQ-Seite

Bauteil digitalisieren oder nachfertigen

Schildern Sie uns Ihr Teil und Ihr Ziel – Mesh, CAD-Rückführung oder fertiges Ersatzteil. Wir bewerten Scanbarkeit und Machbarkeit vorab und nennen den passenden Weg.

Anfrage stellen
