Manchmal liegt das Bauteil auf dem Tisch – aber die Datei dazu existiert nicht. Kein CAD, keine Zeichnung, oft nicht einmal ein Hersteller. Genau für diesen Fall gibt es Reverse Engineering: den Weg vom physischen Teil zurück ins Digitale. Dieser Artikel erklärt, wie das funktioniert, wo die Grenzen liegen und wann sich der Aufwand rechnet.

Vom Scan zum Bauteil: links die digitale Punktwolke und das Polygonnetz aus dem 3D-Scan, rechts dasselbe Bauteil als funktionsfähiger FDM-Druck mit sichtbarem Schichtaufbau
Vom digitalen Abbild zum realen Teil: Punktwolke und Mesh aus dem Scan (links) werden über die Rückführung zum funktionsfähigen 3D-Druck (rechts).

Was ist Reverse Engineering?

Reverse Engineering (deutsch: Rückwärtskonstruktion) bezeichnet das Vorgehen, aus einem fertigen physischen Objekt wieder ein digitales Konstruktionsmodell abzuleiten. Statt vom CAD-Modell zum Bauteil zu gehen – der normale Weg – geht man den umgekehrten: vom Bauteil zum CAD-Modell.

Im 3D-Druck- und Maschinenbaukontext besteht Reverse Engineering aus zwei Schritten: dem 3D-Scan, der die reale Geometrie digitalisiert, und der Rückführung ins CAD, die aus den Scandaten wieder ein sauberes, bearbeitbares Modell macht.

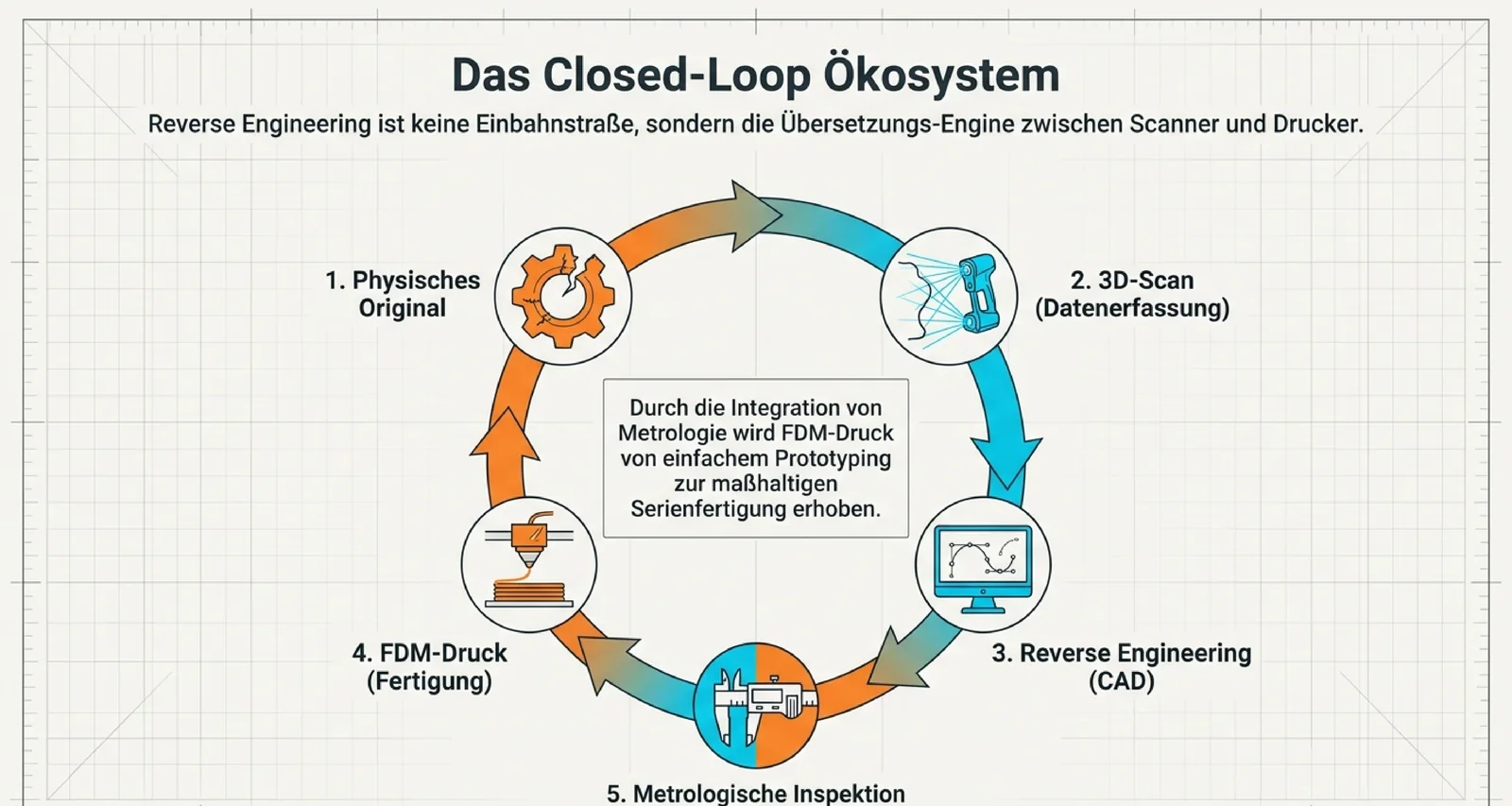

Kreislauf des Reverse Engineering: physisches Original, 3D-Scan, Reverse Engineering im CAD, Fertigung im 3D-Druck und Abgleich – als geschlossener Prozess dargestellt
Reverse Engineering als Bindeglied: Es übersetzt zwischen dem physischen Original, dem Scanner und der Fertigung – vom Bauteil über die Scandaten zurück zum gedruckten Teil.

Wie der 3D-Scan funktioniert

Ein optischer 3D-Scanner tastet die Oberfläche des Bauteils berührungslos ab und erzeugt eine Punktwolke – Millionen einzelner Messpunkte im Raum. Aus dieser Punktwolke wird ein Mesh vernetzt: ein geschlossenes Dreiecksnetz, das die Form als digitale Hülle abbildet.

Moderne Hybrid-Scanner erreichen im Laserbetrieb Genauigkeiten von bis zu 0,02 mm (Herstellerangabe unter Laborbedingungen). Die real erreichbare Bauteilgenauigkeit hängt aber von mehreren Faktoren ab: der Oberfläche, der Bauteilgröße, dem Einsatz von Referenzmarkern und der Nachbearbeitung der Punktwolke. Der Laborbestwert ist nicht automatisch das Ergebnis an Ihrem Teil.

Mesh oder CAD? Der entscheidende Unterschied

Nicht jeder Scan muss ins CAD zurückgeführt werden. Es gibt zwei grundsätzlich verschiedene Ergebnisse:

Das Mesh (STL/OBJ) ist das rohe digitale Abbild – die Oberfläche so, wie sie gescannt wurde, inklusive Verschleiß und Fertigungsabweichungen. Man kann es drucken oder als Referenz nutzen, aber nicht sauber parametrisch bearbeiten.

Das CAD-Modell (STEP) entsteht durch die Rückführung: Ebenen, Bohrungen, Radien und Freiformflächen werden als saubere Regelgeometrie neu aufgebaut. Das Ergebnis ist ein Modell, in dem man Maße ändern, Schnittstellen ergänzen oder das Teil weiterentwickeln kann.

Welches Format wofür taugt, haben wir im Detail im Artikel STL oder STEP beschrieben. Für die reine Nachfertigung reicht oft das Mesh; sobald das Teil geändert oder dokumentiert werden soll, führt kein Weg an der CAD-Rückführung vorbei.

Der häufigste Fall: Ersatzteil ohne Zeichnung

Der praktisch wichtigste Anwendungsfall ist das Ersatzteil, für das keine Unterlagen mehr existieren: eine Komponente einer älteren Maschine, ein abgekündigtes Zulieferteil, ein Sonderteil ohne Datenstand.

Solange ein intaktes Musterteil vorhanden ist, wird es gescannt und daraus ein druckbares Modell abgeleitet. Ist das Teil verschlissen oder gebrochen, lässt sich die ursprüngliche Geometrie im CAD rekonstruieren – eine weggeschliffene Kante, eine gebrochene Nase – bevor nachgefertigt wird. Das Ergebnis ist ein Ersatzteil, wahlweise im technisch passenderen Werkstoff.

Vor Ort scannen: das Teil bleibt, wo es ist

Nicht jedes Bauteil lässt sich ausbauen oder verschicken. Eine verbaute Komponente, eine große Vorrichtung, eine Maschine im laufenden Betrieb – hier zeigt sich der Vorteil eines mobilen Handscanners: Die Digitalisierung findet direkt vor Ort statt. Das Bauteil bleibt an seinem Platz, und Sie erhalten trotzdem Mesh, CAD-Rückführung oder das fertige Ersatzteil.

Vom Scan direkt in den Druck

Der entscheidende Vorteil, wenn Scan und Fertigung im selben Haus liegen: Ein gescanntes Teil ist ohne Umweg 3D-druckbar. Aus dem Scan wird direkt ein druckfertiges Modell, das anschließend gefertigt wird – kein zweiter Dienstleister, kein Datei-Ping-Pong zwischen Scan-Büro und Druckerei. Auf Wunsch wird der Werkstoff dabei gleich aufgewertet: Ein ursprünglich aus einfachem Kunststoff gefertigtes Teil kann als faserverstärktes oder temperaturbeständiges Bauteil nachgedruckt werden.

Wo die Grenzen liegen

Reverse Engineering per optischem Scan ist kein Zauberstab. Drei ehrliche Einschränkungen gehören dazu:

Optisches Verfahren. Der Scanner sieht nur, was zugänglich ist. Verdeckte Innenräume, tiefe Bohrungsgründe und Hinterschnitte werden nicht miterfasst – dafür wäre eine Computertomografie nötig.

Oberflächen. Glänzende, verchromte, transparente oder tiefschwarze Flächen reflektieren oder schlucken das Licht und brauchen ein mattierendes Scanspray oder Referenzmarker.

Genauigkeit. Die Herstellerbestwerte gelten unter Laborbedingungen. Für maßkritische Passungen wird vorab geprüft, ob der Scan die geforderte Toleranz tragen kann, oder ob einzelne Funktionsmaße besser konventionell nachgemessen werden. Ein messtechnisches Prüfzertifikat ersetzt der Scan nicht.

Für welche Bauteile lohnt es sich?

Gut geeignet sind opake, matte Bauteile mit greifbarer Geometrie: Gehäuse, Halterungen, Abdeckungen, Guss- und Freiformteile. Besonders wirtschaftlich ist der Weg, wenn:

  • kein CAD und keine Zeichnung existiert
  • der Hersteller nicht mehr liefert oder unbekannt ist
  • ein bewährtes Teil weiterentwickelt oder optimiert werden soll
  • ein Anbauteil exakt an eine vorhandene, unregelmäßige Kontur passen muss

Kurz zu Schutzrechten

Ein Punkt, der zum Reverse Engineering dazugehört: Bauteile können durch Patente, Gebrauchsmuster, eingetragene Designs oder Urheberrecht geschützt sein. Digitalisiert und reproduziert werden dürfen nur Teile, für die eine Berechtigung zur Vervielfältigung besteht – eigene Konstruktionen, gemeinfreie Geometrie oder Ersatzteile im zulässigen Rahmen. Die Prüfung der Schutzrechtslage liegt beim Auftraggeber.

Fazit

Reverse Engineering schließt die Lücke zwischen einem vorhandenen Teil und einer fehlenden Datei. Aus dem Scan wird ein Mesh, aus dem Mesh bei Bedarf ein bearbeitbares CAD-Modell – und im selben Haus daraus ein gedrucktes Bauteil. Entscheidend ist, das Ziel vorab zu klären: reine Digitalisierung, CAD-Rückführung oder fertiges Ersatzteil.

Wie der komplette Ablauf aussieht, welche Kennwerte der Scanner liefert und was wir liefern – und was nicht –, steht auf unserer Lösungsseite 3D-Scan & Reverse Engineering. Ein konkretes Teil im Kopf? Laden Sie es im Online-Kalkulator hoch oder schildern Sie uns Ihren Fall über das Kontaktformular – wir bewerten Scanbarkeit und Machbarkeit vorab.
